Dynamik: Eigenformen einer Kurbelwelle

Eigenformen und Eigenfrequenzen einer 6 Zylinder Kurbelwelle Reihenmotor :

Eigenformanalyse einer 6 Zylinder Kurbelwelle für einen Reihenmotor.

Hauptlagerdurchmesser beträgt 50 mm.

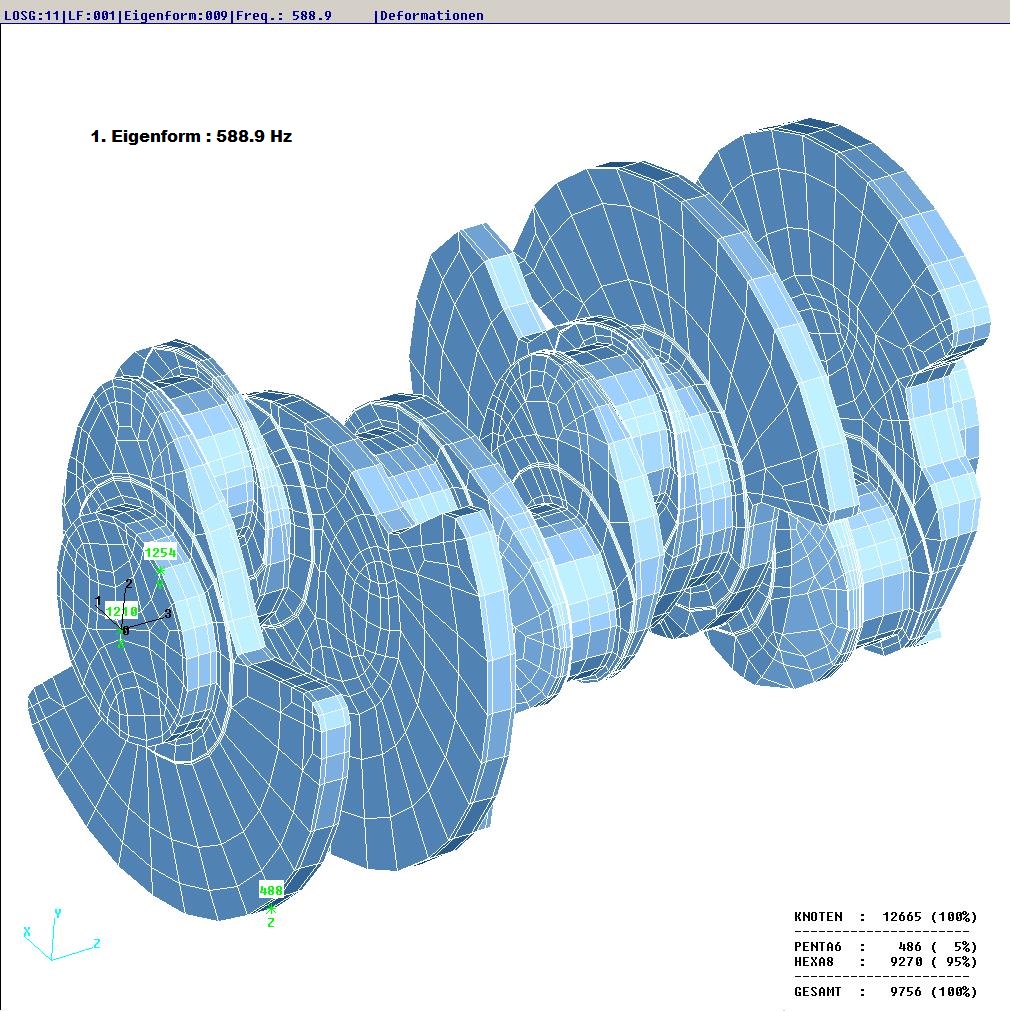

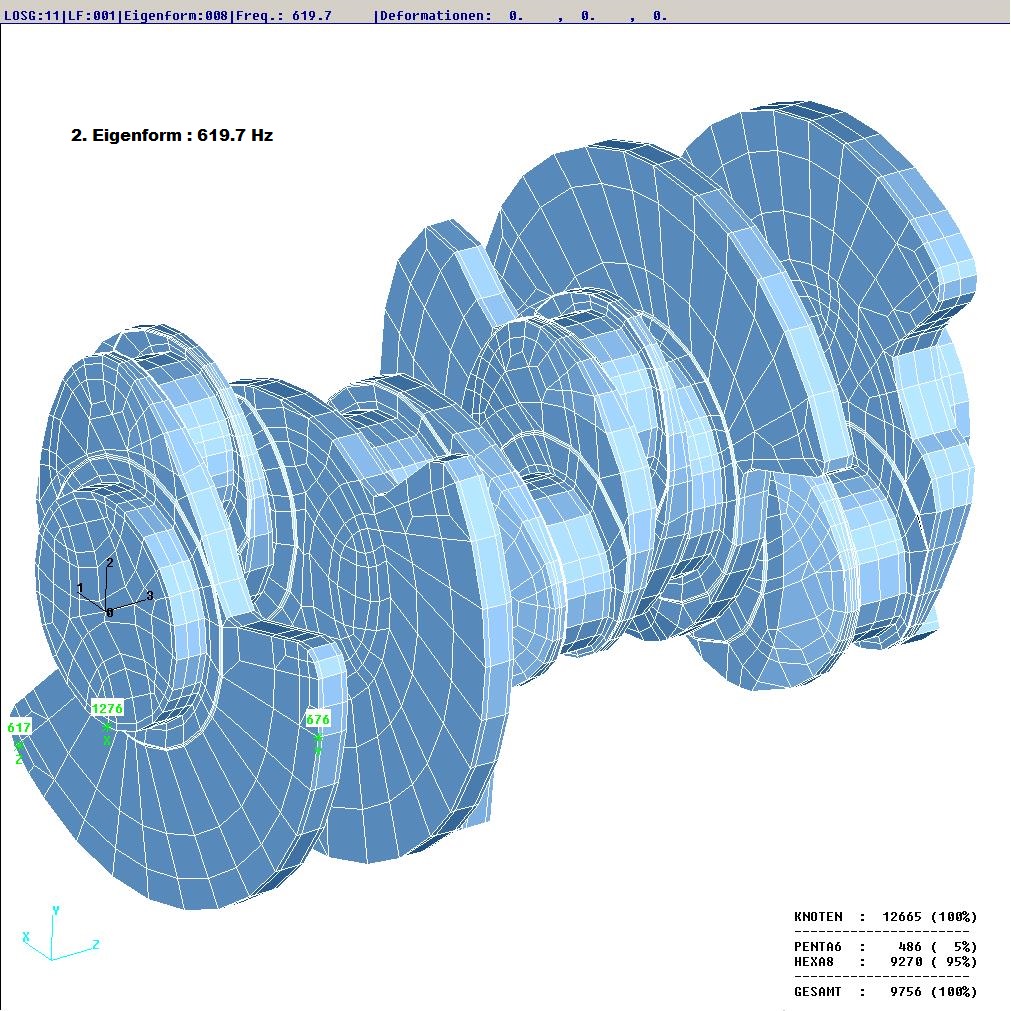

Die ersten 4 Eigenfrequenzen wurden mit ISAFEM3D berechnet zu

588.9 Hz, 619.7 Hz, 907.7 Hz, 1040.0 Hz.

Der Darstellung der Eigenformen liegt ein Vergrößerungsfaktor von 10 zugrunde.
