ISAFEM3D

ISAFEM3D wird in Forschung, Entwicklung, Qualitätssicherung und Produktion eingesetzt. Es ist ein leistungsfähiges Ingenieurwerkzeug, ein wichtiges Hilfsmittel für Produktentwickler, Designer, Konstrukteure und Berechnungsingenieure im Bereich Finite Elemente (FE).

ISAFEM3D ist in über 40 Jahren kontinuierlicher Entwicklungs- und Anwendungsarbeit zu einem äußerst leistungsfähigen, praxiserprobten Software-System herangereift. Dazu haben die Akzeptanz und Anregungen der Anwender sowie der Einsatz im Dienstleistungsgeschäft entscheidend beigetragen.

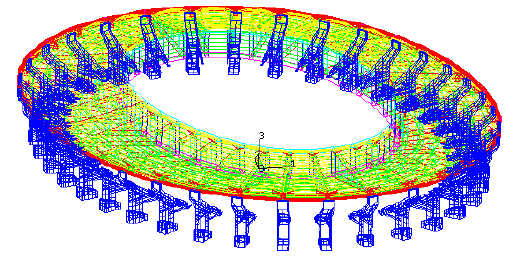

Sportstadion in Abuja ( Nigeria ) mit freitragendem, vorgespanntem Dach.
Sportstadion in Abuja ( Nigeria ) mit freitragendem, vorgespanntem Dach. Geometrisch nichtlineare Berechnung mit Vorspannung.

Leistungsumfang

  • Preprocessor ISAGEN
  • Finite Elemente - Analyseprogramm ISAFEM
  • Postprocessor ISAPOST

Analysemöglichkeiten mit ISAFEM

  • Statik, Festigkeit
  • Stabilität
  • Theorie II. Ordnung
  • Plastizität
  • Geometrisch Nichtlinearität : Große Verzerrungen
  • Eigenfrequenzen und Eigenformen
  • Modale Analyse auch komplex
  • Antwortspektrumverfahren mit Restlast
  • Transiente nichtlineare Dynamik
  • Harmonische Analyse
  • Strömung 2D/3D
  • Lineare und nichtlineare Temperaturfeldberechnung
  • Diffusion, Massen- und Stoffaustausch
  • Reaktionskinetik
  • Kontakt
  • Nichtlineare Materialeigenschaften
  • Automatischer Vorspannalgorithmus für Seile, Stäbe, etc.
  • Designoptimierung

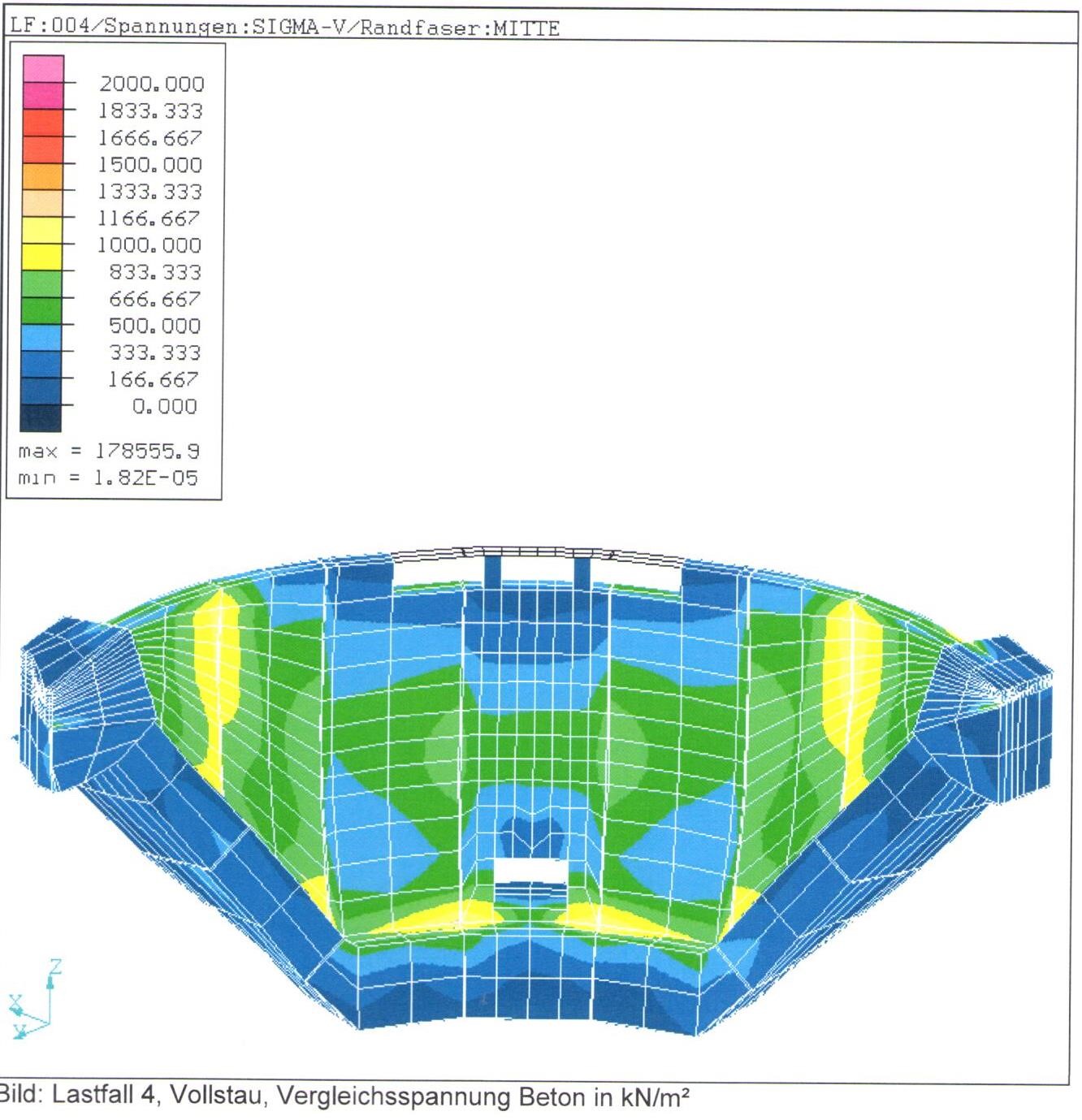

Spannungsanalyse eines Staudammes
Spannungsanalyse eines Staudammes



Elementbibliothek

Balken, Stäbe, Rohre, Rohrbogen

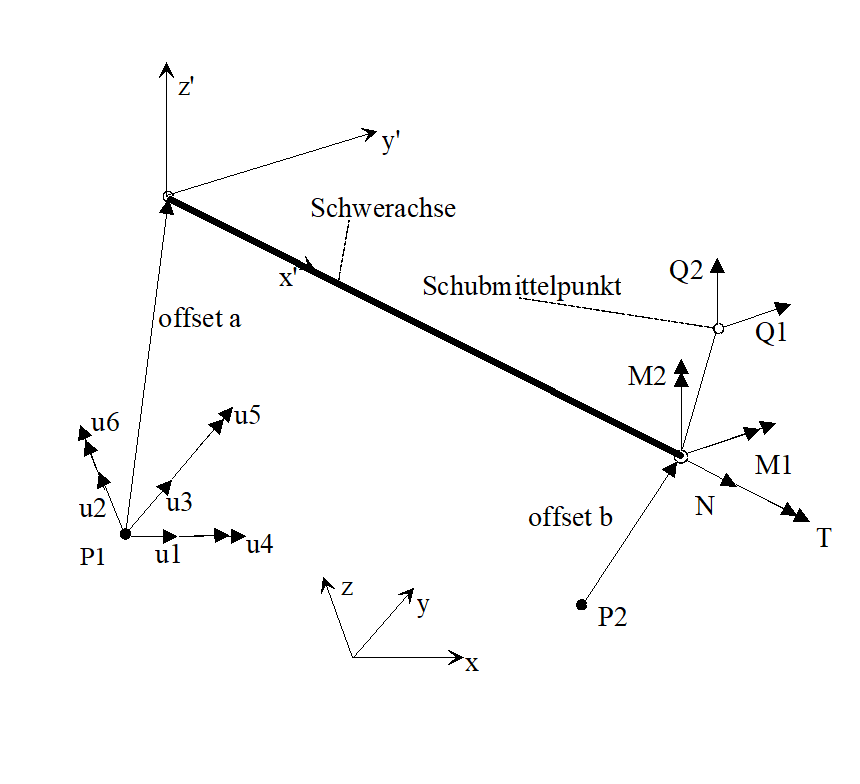

Balkenelement
Balkenelement
Rohrelement
Rohrelement

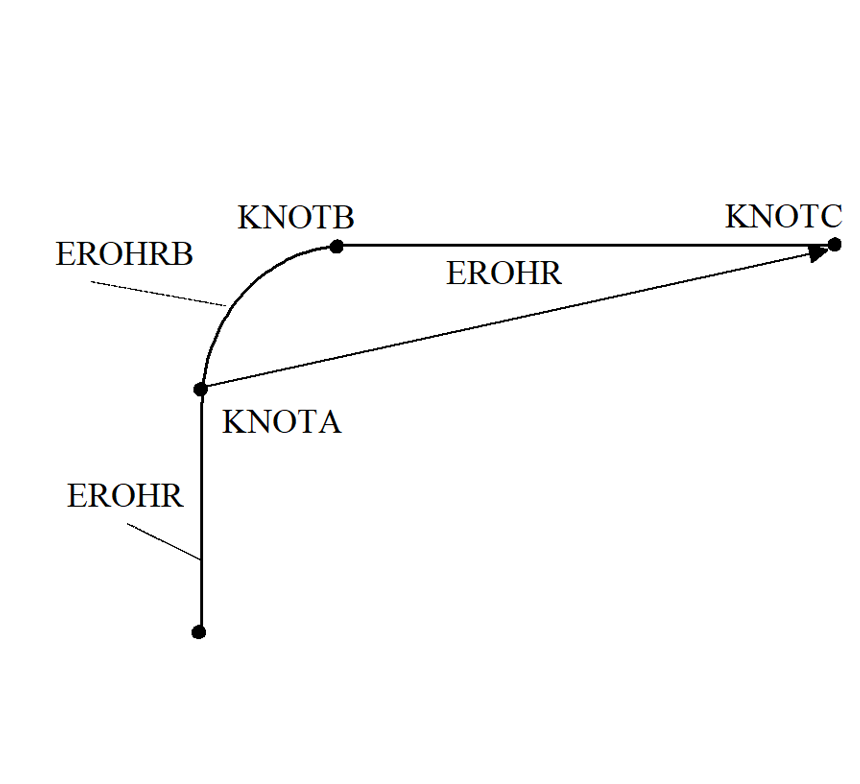

Rohrbogen
Rohrbogen

Flächenelemente (linear, quadratisch, kubisch)

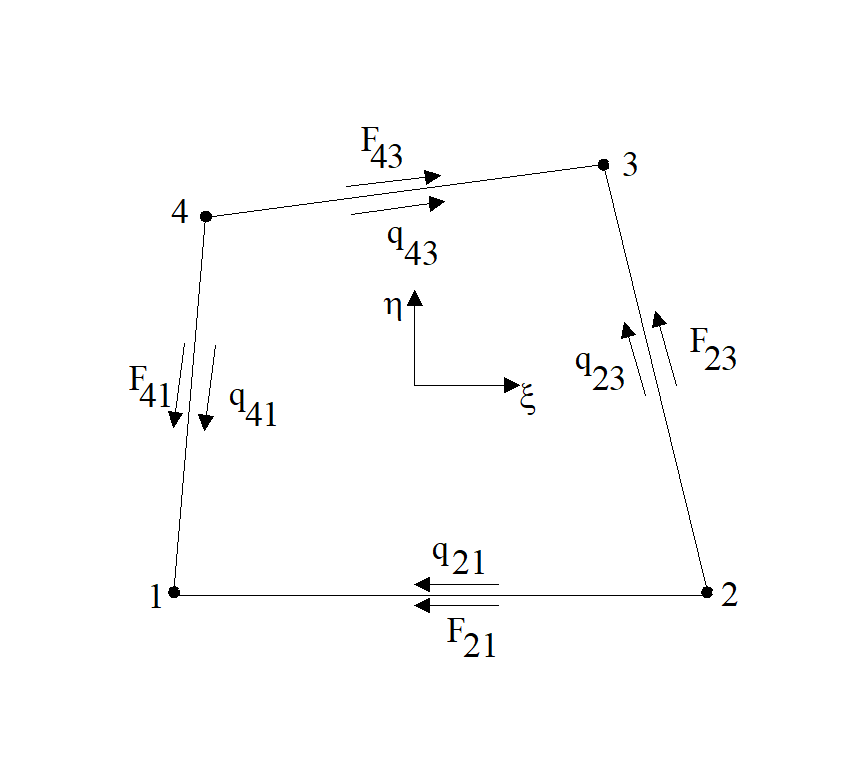

Schubfeldelement
Schubfeldelement

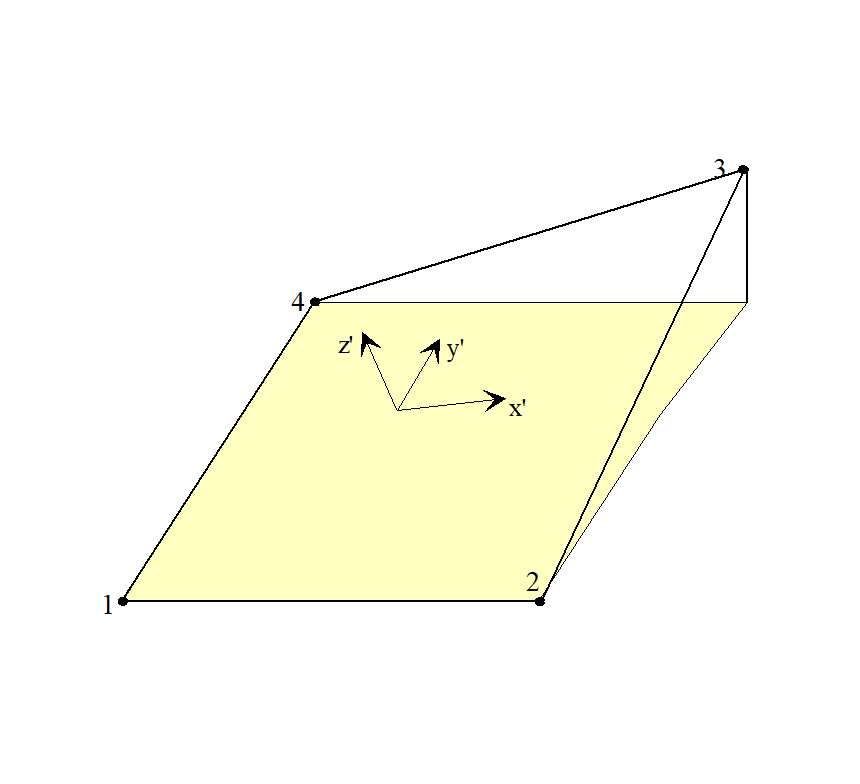

QUAD4 Element
QUAD4 Element
QUAD9 Element
QUAD9 Element

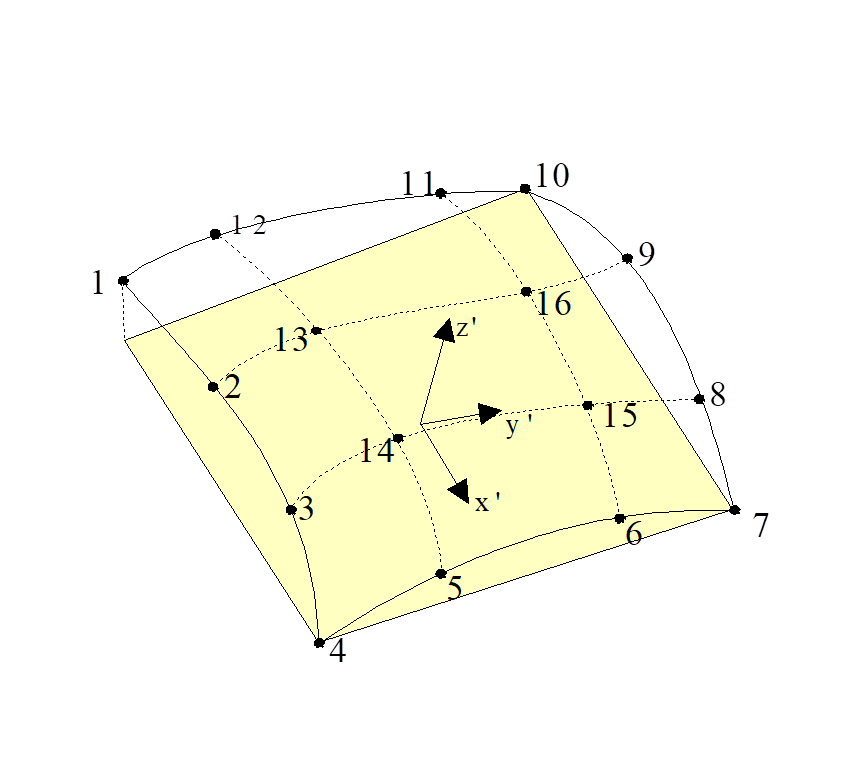

QUAD16 Element
QUAD16 Element
Schalenelement
Schalenelement

Volumenelemente(linear, quadratisch, kubisch)

EHEXA8 Element
EHEXA8 Element

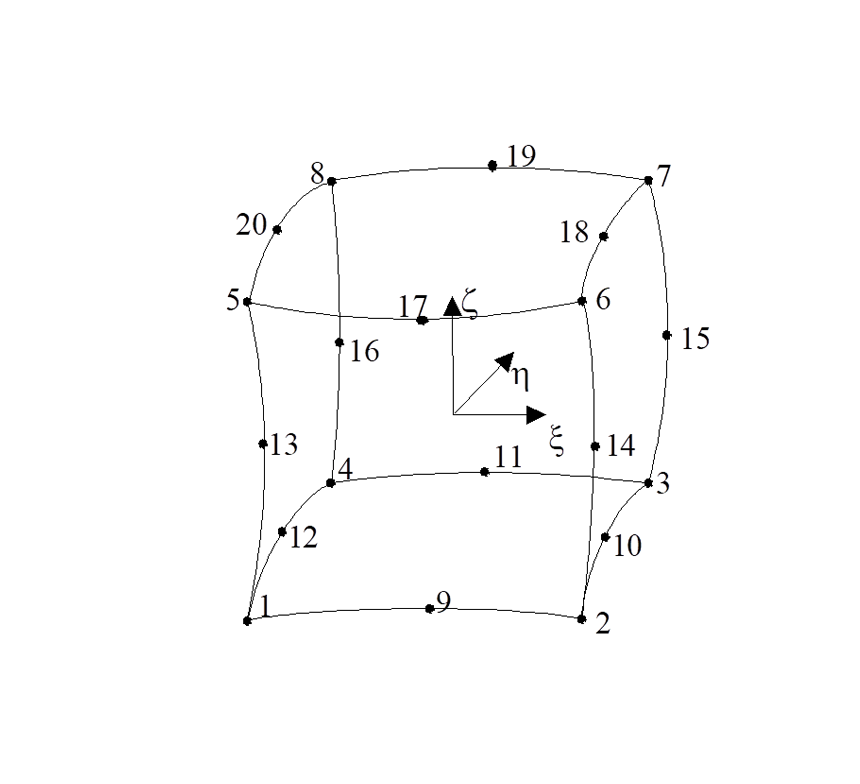

EHEXA20 Element
EHEXA20 Element

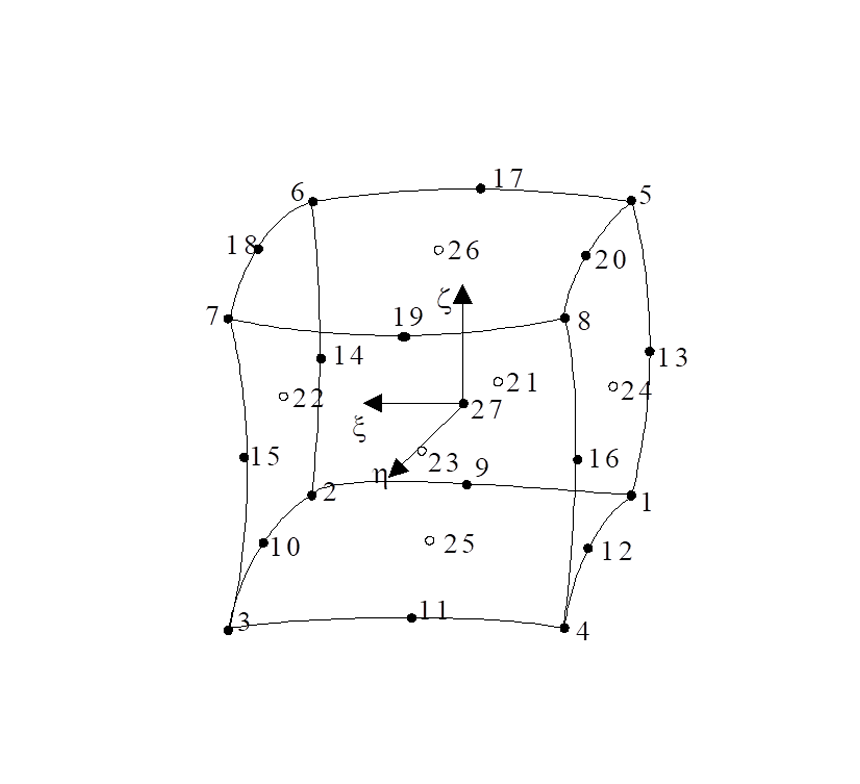

EHEXA27 Element
EHEXA27 Element

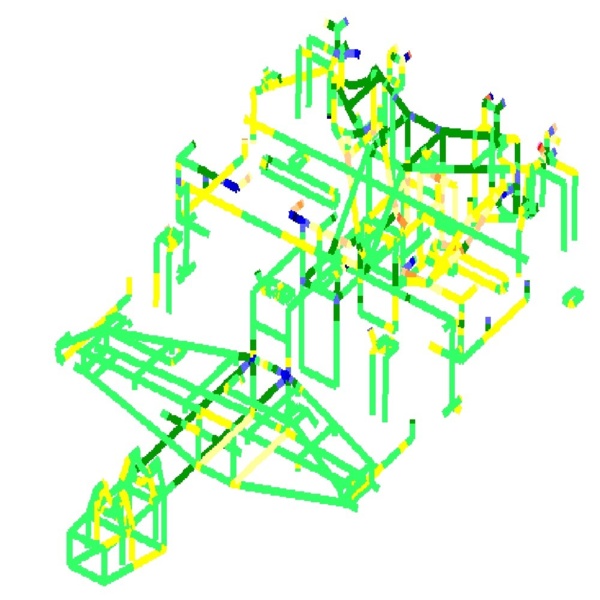

Netzunabhängige Schweißnahtelemente und Kleberelement

ESPOT Element
ESPOT Element
EWELD Element
EWELD Element
ENAHT Element
ENAHT Element

1 D Elemente wie Federn, Gaps, Massen, Dämpfer, Plotelemente

Fluidelemente EFLUID9 und EFLUID27

Potentialelement EHEXA8P



Preprocessing mit ISAGEN

  • CAD-Funktionen wie Kopieren, Transformieren,
  • Spiegeln, Biegen, Extrudieren
  • Schnittkurvenfunktion für Verschneidung von Flächen
  • Attribute wie Namen, Farben, Properties, Transparenz
  • automatische Flächenvernetzung
  • teilautomatische Volumenvernetzung für Hexaederelemente
  • Stahlbauprofile nach DIN
  • Schnittstellen
    • CAD-Eingabe: DXF, IGES, VDAFS
    • Systemschnittstelle: HiCAD
    • Grafikausgabe: Bitmap
    • FEM-Schnittstelle: NASTRAN, ABAQUS, ADINA

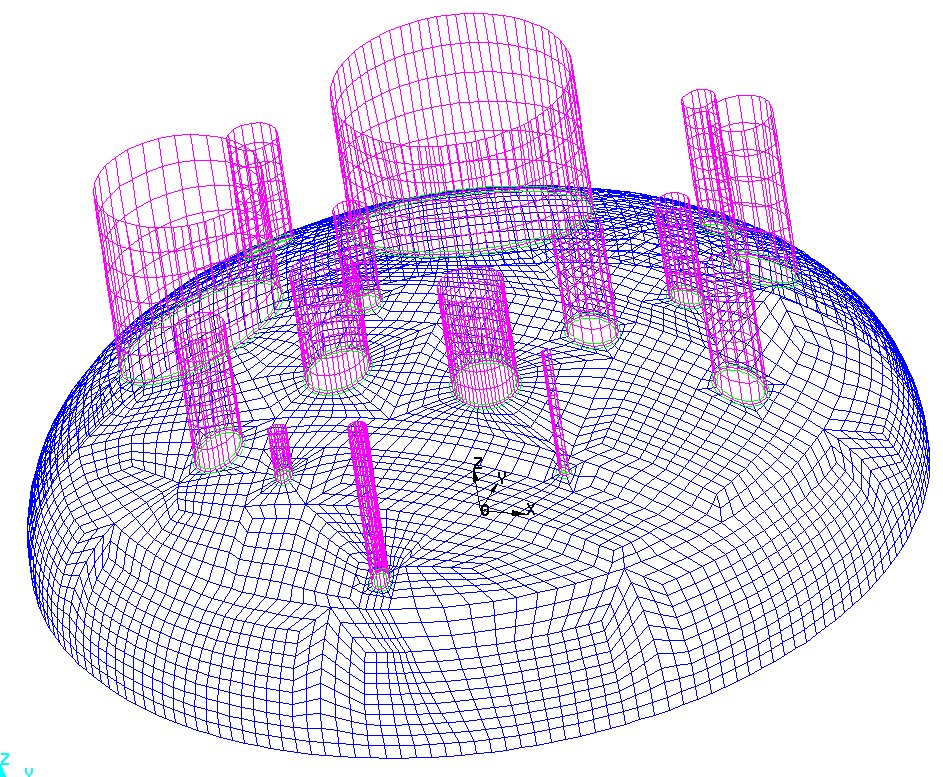

Klöpperboden eines Behälters mit div. Rohranschlüssen
Klöpperboden eines Behälters mit div. Rohranschlüssen



Postprocessing mit ISAPOST

  • Ergebnisauswertung für alle Lösungswege
  • Animation
  • Schweißnahtnachweise nach DIN 15018
  • Gestalt und Wandstärkenoptimierung
  • Betriebsfestigkeit, Lebensdauer

Benutzeroberfläche

  • Deutsch
  • Englisch
